Thermografie Blog

Beiträge erscheinen in zufälliger Reihenfolge

Thermografiekamera CAT S60 Test

0

Thermografiekamera CAT S60 Test

Am Mittwoch hatte ich die Thermografiekamera CAT S60 zum Testen da.
Mitgebracht hatte die S60 Lars Lommel vom bi-Baumagazin.

Bei der CAT S60 sind Mobiltelefon und Thermografiekamera in einem Gehäuse vereint.

Die Optik des Gerätes gefällt. Der Carbon-Look ist ganz cool. Eine robuste Erscheinung.
Etwas größer als ein 6er Iphone liegt die S60 auch sehr gut in der Hand.
Allerdings fand ich die Belegung der Tasten gewöhnungsbedürftig. Aber ok, ich bin halt die anderen Thermografiekameras gewohnt.

Die CAT S60 war anscheinend nicht so wasserfest wie gewünscht. Die Innenseite des Objektives war mit Kondensat-Tropfen beschlagen.

Eine Messung durch dieses beschlagene Objektiv war natürlich nicht möglich. Die Bilder waren komplett unscharf. Schade.

cat-s60-test

Auf das nächste Treffen bin ich gespannt.

Flir One iphone 6 pre-register

0

Alle warten auf die

Flir One iphone 6

Die Flir One für das Iphone 6 befindet sich noch in der Pre-register Phase. Stand: 4.2.2015

Und nein, Flir wird keinen Adapter für Besitzer der Flir One bauen, um die Flir One für das Iphone 5/5s an einem Iphone 6 zu nutzen. Das sind 2 verschiedene Modelle.

Update: 19.9.2015:

Iphone 6 Thermografiekamera

Die Flir One als Thermografiekamera für das Iphone 6 ist immer noch nicht lieferbar!

Conrad listet nur das Modell für das 5er Iphone. Hier kann keine Flir One iphone 6 bestellt werden.

Roeder (ein deutscher Mess-System-Technik Verkäufer) ist ehrlich und gibt Mitte November als Lieferzeitpunkt an. Preis knapp 300,-EUR incl. Mwst.

Auf der englischsprachigen flir-Seite kann die Flir für das iphone 6 schon bestellt werden. Erst im Warenkorb erfolgt ein Hinweis auf die lange Lieferzeit (Usually dispatched within 3 to 5 weeks) …

Soviel zum Thema: „Iphone 6 als Thermografiekamera nutzen“
Stand 19.Sept.2015

Richtig Lüften und Heizen im Winter

0

Woher kommt die Luftfeuchtigkeit?

Richtig Lüften und Heizen im Winter

Wasser wird an die Raumluft abgegeben: Kochen, Waschen, Schwitzen, Duschen, Pflanzen. Die Luftfeuchtigkeit steigt. Das ist normal.

Problematisch wird es erst im Winter, wenn die Luftfeuchtigkeit an kalten Stellen kondensiert.

Warum kondensiert die Luftfeuchtigkeit ?





Der gleiche Effekt tritt übrigens auch im Sommer auf. Nur in abgeminderter Form, weil warme Luft mehr Wasser „lösen“ kann als Kalte. Nehmen Sie etwas Kaltes (z.B. eine Bierflasche) aus dem Kühlschrank und schauen Sie zu, wie die Luftfeuchtigkeit auf der kalten Oberfläche kondensiert.

Thermografie Bedienungsanleitung

0

Lang´ ist es her

Rückblick auf Thermografie-Technik

Die Thermografie Bedienungsanleitung im Internet. Im Dezember 2006 gestartet, um die Mietkunden auf die Thermografie vorzubereiten, damit nicht wertvolle Mietzeit mit dem Lesen der Bedienungsanleitung „verplempert“ werden muss.

Anfang des Jahres 2007 weiter „verfeinert“. Die Rückmeldungen der Kunden in Form von Fragen, Fehl-Interpretationen, Ergebnissen und Anregungen sind eingeflossen. Fragen wurden beantwortet, bevor sie gestellt wurden.

Thermografie-Technik, die Thermografie BEDIENUNGSANLEITUNG

Neu war, dass neben der Thermografie Kamera die Thermografie Messung öffentlich mit den Besonderheiten wie Reflexion, Verdunstungskälte, usw. im Ansatz erklärt wurde.

Die Inhalte, Tipps und Anregungen sind öffentlich. Die freie Nutzung dieser Inhalte ist beabsichtigt. Wer die Ideen weiter entwickelt hat, kann uns einen Link zukommen lassen. Wir freuen uns, die Thermografie weiter zu entwickeln. (2/2015)

Falsche Temperatur
durch fehlende Fokussierung

0

Thermografie Irrtümer: Falsche Temperatur durch fehlende Fokussierung

Abweichungen der Temperaturscala durch ungenaue Fokussierung

Vergleicht die beiden Bilder! Auf beiden Bildern ist der gleiche Computermonitor dargestellt.

Fokus unscharf einstellt und 27.4 °C als maximale Temperatur auf dem Bild abgelesen. Scharf gestellt und 34.6 °C als maximale Temperatur abgelesen. Kalter Bereich analog (14°C/15°C). Offensichtlich verteilt sich bei dem unscharfen Bild die gleiche Wärmestrahlung auf eine größere Fläche. In Folge sinkt die maximale Temperatur. Um immerhin 7,2°C!

Dieser Effekt verdeutlicht etwas, was bei der Auflösung einer Thermografie Kamera bedacht werden sollte, weil ein ähnlicher Effekt entsteht, wenn das auf dem Thermografie-Bild abgebildete Detail so klein wie die Pixelgröße ist.

Zusätzlich die Optik betrachtet: Die Abbildungsgröße hängt vom Betrachtungsabstand ab. Bei zu großem Abstand entsteht der gleiche Effekt. Die abgebildeten Details werden kleiner.

Noch einmal ganz deutlich. Stimmt einer der drei oberen Punkte bei einer Messung nicht, wird nicht nur das Wärmebild körniger, undetailierter oder unschärfer, nein, viel extremer: Gleichzeitig nimmt auch der Kontrast (in Form der Spreizung der Temperaturen) ab. Die Folge ist, dass wirklich nichts zu sehen ist.

Genau hier liegt einer der Gründe, warum erfahrene Thermografen auf Thermografie Kameras mit großer Auflösung schwören. Die Gefahr, ein thermisches Details zu übersehen, nimmt mit größere Auflösung einfach ab. Mit größerem Abstand zum Objekt kann mit einer höher-auflösenden Kamera noch eine sichere Aussage gemacht werden. Während Kameras mit geringerer thermischer Auflösung unverwertbare Bilder anzeigen, wenn die Kamera nicht an das Objekt herangeführt wird. Thermografen kennen „ihre“ Betrachtungsabstände. Dem begeisterten Hobby-Thermografen rate ich, von möglichst vielen Standpunkten ein Objekt zu begutachten. Ideal ist es, wenn bei der Thermografie – Messung zusätzlich die klimatischen Bedingungen variiert werden können. Stichworte: Wiederholung später in der Nacht, Durchzug durch geöffnete Türen / Fenster herstellen.

Dieses „Verschlucken“ von Temperatur-Spitzen muss bei der Thermografie berücksichtigt werden. Erfahrene Thermografen erkennen diese Stelle und untersuchen sie eingehender. Gehen mit der Thermografie Kamera näher ran, ändern den Blickwinkel und können dann genauere Aussagen machen.

Dieses Beispiel verdeutlicht die Bedeutung der Auflösung bei Thermografie Kameras und zeigt, dass Wärmebilder mit zu großem Betrachtungsabstand nicht geeignet sind, sichere Aussagen zu Details zu machen. Übertragen auf die Gebäude-Thermografie entlarvt sich die eine oder andere „Dienstleistung“ sehr schnell als Luftnummer.



Thermografie Kamera Flir E45.

Abweichungen der Temperaturscala durch ungenaue Fokussierung
und Bedeutung der Auflösung bei Thermografie Kameras
DACH BÖTTCHER Thermografie blog

Technik hinter FlirOne Webdesign

0

Hinter diesem Wahnsinns – Webdesign von Flir für die FlirOne steckt folgende Technik:

 (mehr …)

Flir One Einsatz im Web

0

Wahnsinns – Webdesign

Flir One

Wie fühlt sich die Bedienung der neuen Flir One von Flir an?

Bei diesem Wahnsinns – Webdesign ist die Flir One im Einsatz zu sehen.

Folge dem Link, steuere mit der Maus die Flir One und staune!

Vergleich FlirOne – E45

0

Thermografie am Beispiel einer Tür

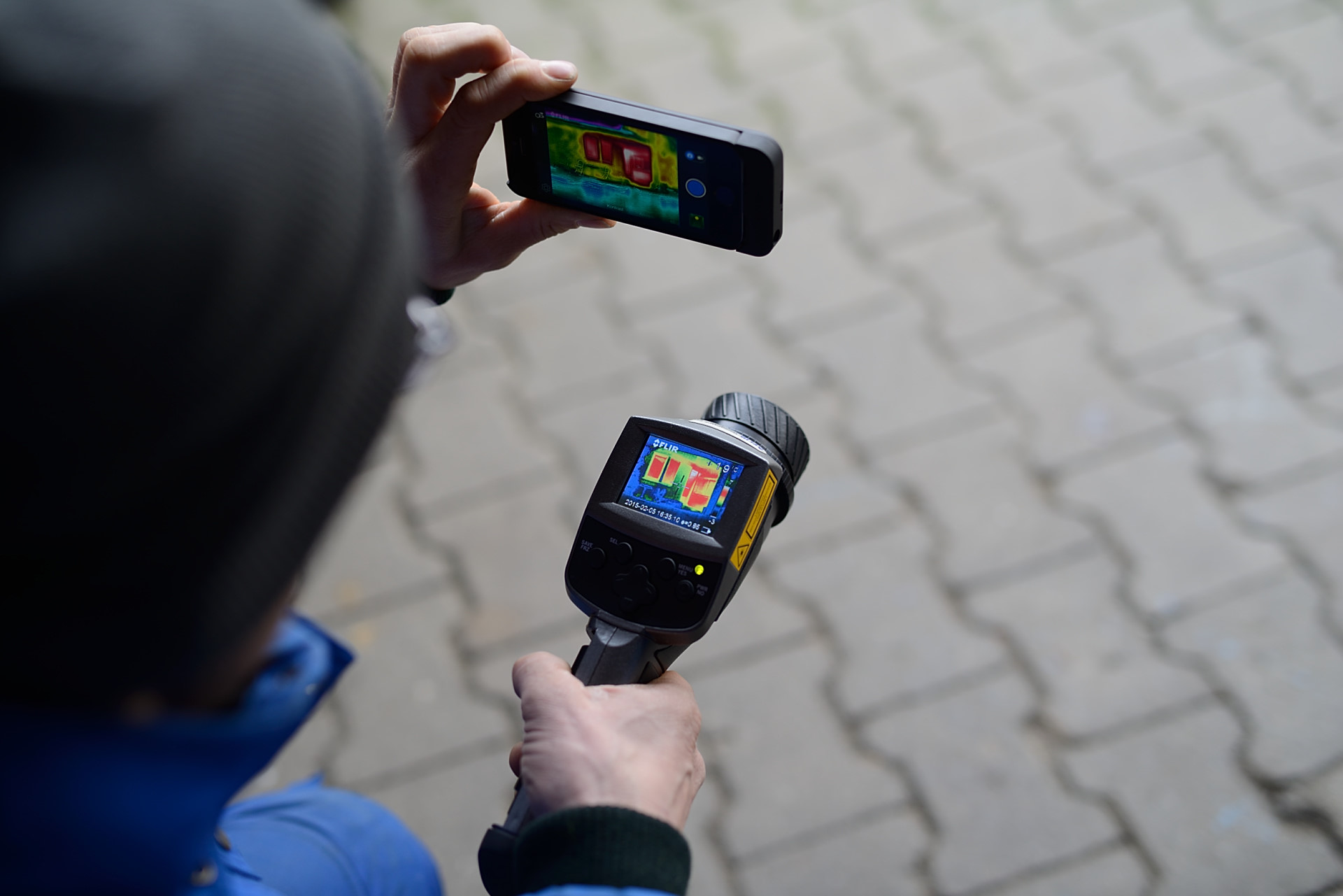

Vergleich FlirOne – E45 Thermografie Kameras

Die Alte gegen die Neue. Zwei Thermografie Kameras im Vergleich.

280,- EUR gegen 12.500,- Euro.



Thermografiekamera Flir E45
technische Daten

0

Unsere alte Thermografiekamera

Flir ThermaCam E45

Diese Thermografiekamera war jahrelang in unserer Thermografie Kamera Vermietung eingesetzt. Das Arbeitstier.

Tabelle mit technischen Daten: (mehr …)

Kostenloses Wärmebild

0

Woher bekomme ich kostenlose Thermografie-Bilder?

Kostenlose Wärmebilder

Dieser Tipp aus unserem Thermografie blog funktioniert nur, wenn Schnee auf dem Dach liegt.

Der Schnee schmilzt unterschiedlich schnell, weil die Dachsteine unterschiedlich warm sind. Aber Stop! Zeigt die Thermografie Kamera nicht auch die Temperaturen der Dachsteine an? Ja, richtig.

So kann ein kostenloses Wärmebild sichtbar werden, ohne etwas bezahlen zu müssen.

Erklärung zum Beitragsbild. Das vordere, flache Dach ist ein Vordach (ungeheizt). Hier liegt der Schnee ungestört. Auf dem oberen Hauptdach (beheizt) sind 3 dunkle Streifen zu erkennen, wo die Schneedecke dünner ist. Der breite Streifen links im Bild (2. Dachstein Reihe von links gesehen) ist genau über dem Giebelmauerwerk (Wärmebrücke). Der ersten Schneeflocken sind gleich geschmolzen. Der Schnee blieb hier erst später liegen; das ist der Hinweis auf eine wärmere Oberfläche. Die anderen 2 dunklen Streifen sind genau oberhalb der Dachsparren.



Was häufig leicht zu erkennen ist: Beheizter / unbeheizter Raum, Dachgeschoss ausgebaut (ja/nein), Verlauf von Strangentlüftungsrohren.

Was schwierig zu erkennen ist: Einfluß von Reflektionen

Bei Flachdächern funktioniert dieser Trick mit dem Thermogramm, das Keines ist, besonders gut. Aber Vorsicht! Nicht verwechseln mit Schnee, der durch Wind weggeweht wird.



(c) Thermografie blog: Kostenlose Wärmebilder

Liebe Leser. Gern können Sie diese Idee an anderer Stelle weiter verwenden.

Jedoch bitte immer mit einem kleinen Verweis / link (wie bei Open Source Software), woher Sie die Idee haben:

Thermografie blog (DACH BÖTTCHER)

link:   http://dach-boettcher.de/thermografie/

Thermografie Flachdach

0

Thermografie auf dem Flachdach

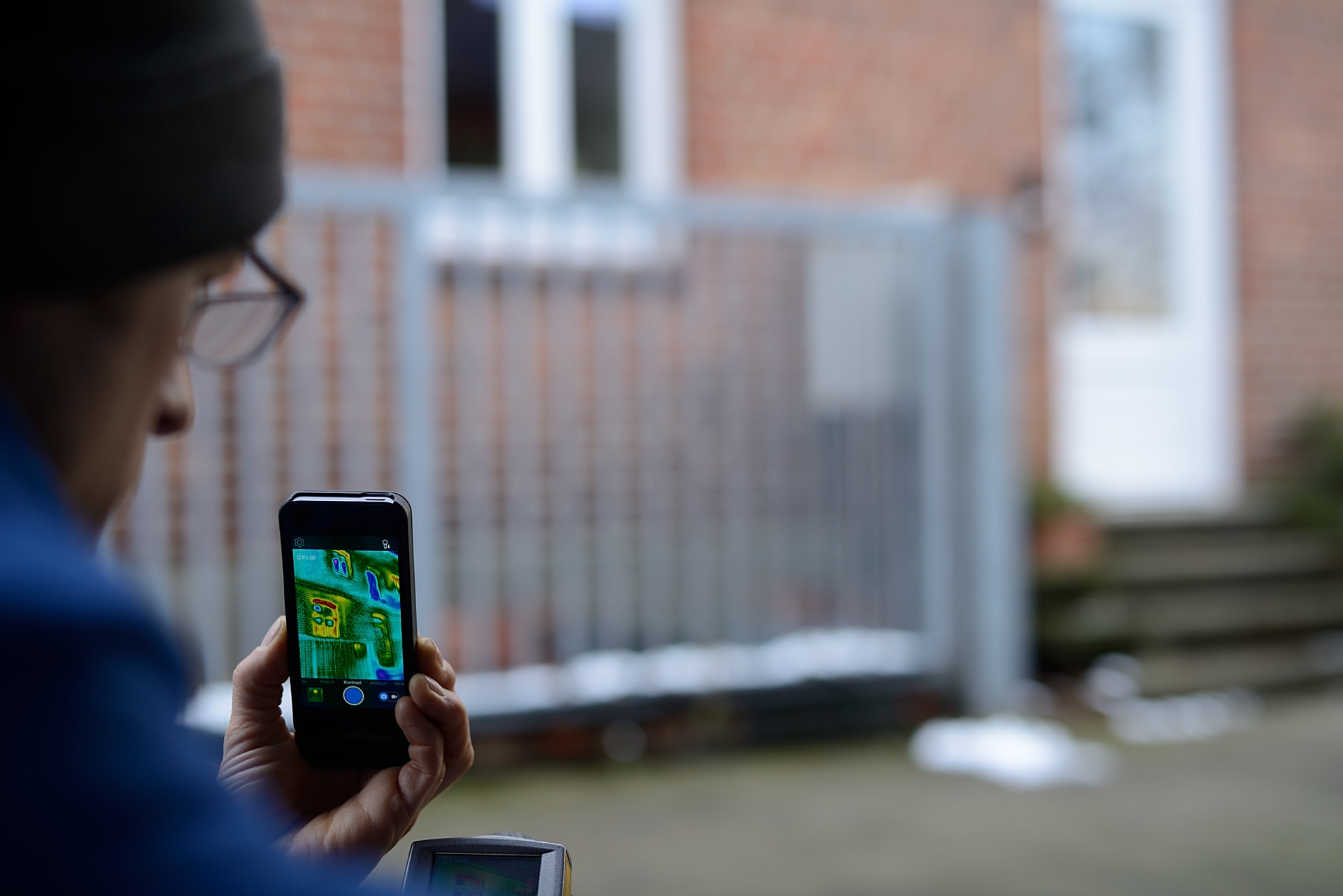

Sind Flachdächer nicht thermografierbar? Diese Frage wird gestellt.

Es kommt darauf an, ob das Flachdach ein Kaltdach oder Warmdach ist.

Ein Kaltdach hat eine Luftschicht zwischen Wärmedämmung und Abdichtung. Die hinterlüftete Abdichtung bleibt kalt (fast Außentemperatur). Daher der Name Kaltdach. Die Luftschicht unterhalb der sichtbaren Abdichtung verhindert bei einem Kaltdach das direkte Ablesen der Ergebnisse bei einer thermografische Messung von außen. Die Thermografie von innen ist trotzdem möglich.

Bei einem Warmdach hat die sichtbare Abdichtung einen direkten Kontakt zur Wärmedämmung. Die angezeigte Temperatur im Wärmebild ist proportional zum Wärmestrom durch das Bauteil. In diesem Fall kann auch ein Anfänger das Wärmebild direkt ablesen und richtig interpretieren.

Soweit die Theorie. In der Praxis ist jedoch häufig stehendes Wasser auf Flachdächern.





Thermografie blog (DACH BÖTTCHER)
Flachdach – Sind Flachdächer nicht thermografierbar?
Unterschied Kaltdach / Warmdach
Einfluß des Wassers

Warum wir eine Thermografiekamera haben

0

Warum wir eine Thermografiekamera haben?

Weil Thermografie ein interessantes und spannendes Thema ist. Ein technisches Thema – faszinierender, je tiefer man eindringt. Ein fortschrittliches Thema: Thermografie für Jedermann ist neu. Ein sensationelles Thema, das in den letzten Jahren viel mediale Aufmerksamkeit bekommen hat. Ein Thema, bei dem Alle mitmachen wollten und wollen. Ein modernes Thema, dass Hochtechnologie in den Alltag bringt. Ein offenes Thema. Wir fangen erst an, mit der Thermografie in die Zukunft zu gehen.



Der spielerische Aspekt der Thermografie

0

Der spielerische Aspekt der Thermografie. „Ich sehe was, was Du nicht siehst. Und das ist Infrarot.“

Und das wollen wir mal sehen.

In die Thermografie sind wir zu einer Zeit eingestiegen, als selbst die günstigste Thermografie Kamera mit einem fünfstelligen Betrag zu Buche schlug. Sehr exklusiv für ein Hobby. Eine Investition, die richtig überlegt sein will. Aus dieser Überlegung ist die Idee für den Thermografie Kamera Verleih entstanden. Partner suchen. Die Kosten (und den Nutzen) auf mehrere Schultern verteilen. Den Markt analysieren. Spaß an der Thermografie haben.

Das Spiel heißt Thermografie.
Übrigens: Wenn Sie dies hier lesen, sind Sie Teilnehmer an diesem Spiel.

Thermografie FlirOne stitching Thermografiebild

0

Thermografie stitching

Die FlirOne Thermografiekamera beherrscht stitching. Dabei werden mehrere Thermografiebilder zu einem Thermografiebild während des Thermografiekamera-Schwenkes zusammengebaut. Der Kameraschwenk funktioniert wie die im Iphone eingebaute Funktion für die normalen Fotos.

Stitching erhöht die Pixelanzahl im Bild durch die Verkettung mehrerer Bilder zu einem Bild. Dadurch ist eine höhere Auflösung im Thermografiebild möglich. Zugleich wird der Blickwinkel wie bei einem Weitwinkelobjektiv vergrößert. Allerdings sind diese Bilder leicht verzerrt. Das Beitragsbild dient als Beispiel.

Beitragsbild und Anzeige auf dem Iphone (letztes Bild der Galerie) vergleichen. Gut zu erkennen, dass nur ein Abschnitt des Thermografieobjektes (hier der Giebel) von der FlirOne angezeigt wird. Bei größeren Objekten ist immer ein „Absuchen“ des Gegenstandes nötig. Bei der Gebäudethermografie ist das das ganze Haus. Aber das ist normal  für einen Thermografen. Auch mit einer größeren Thermografiekamera ist dieser Arbeitsschritt nötig.

Das Thema Betrachtungsabstand und wichtige Hinweise zur Bedienung, dass keine Wärmeleckagen übersehen werden, erfolgt später in einem anderen Thermografie blog Beitrag.

Die neue Flir One

0

Die neue

Flir One Thermografiekamera

Jetzt bei uns im Baustellen – Test.

Um 9:30 das Paket ausgepackt, den Akku geladen und gleich auf zur nächsten Baubesprechung nach Winsen.

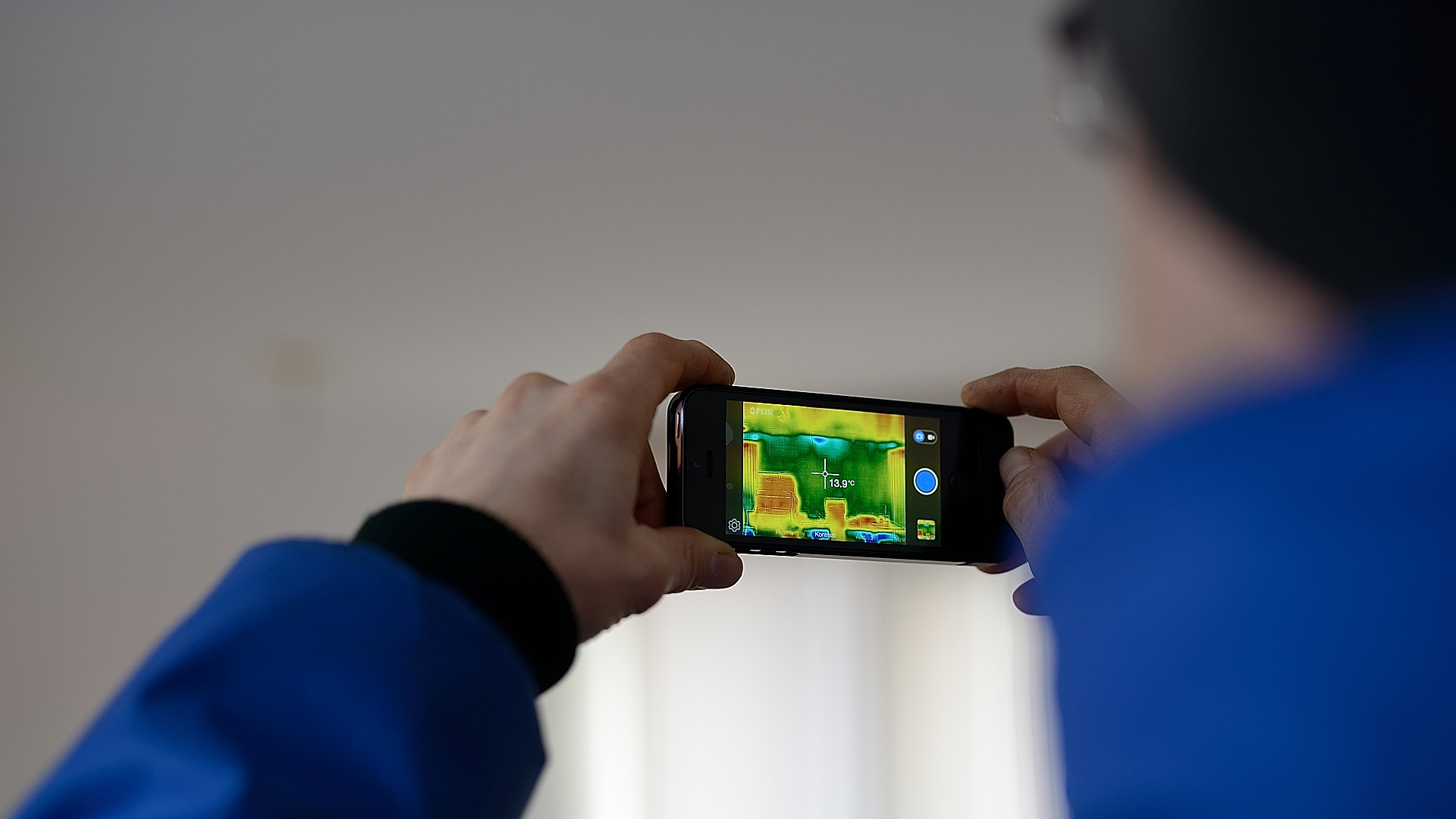

Ein Erfahrungsbericht und praktische Hinweise zur Bedienung der neuen Flir One Thermografiekamera werden folgen.


Bestellt habe ich die Flir hier:

Eine aktuelle Liste für die Flir One findet Ihr hier:

Flir One bei Amazon

Thermografie Kamera Versand

0

Wer macht das denn noch?

Thermografie Kamera Versand

Das ist nicht mehr zeitgemäß.

Wir vermieten unsere Thermografie Kamera nur lokal. Zur Selbstabholung. Weil wir meinen, dass der Versand dieser hochwertigen Elektronik nicht nötig ist. Mittlerweile ist die Thermografie Kamera Dichte in Deutschland stark gestiegen. In jedem zweiten Dorf findet sich Jemand mit einer Thermografie Kamera. Warum zusätzlich zur Miete der Kamera Versandkosten (hoffentlich mit Versicherung) zahlen?

Teilweise gilt die Zeit, die die Thermografie Kamera im Paket unterwegs ist, auch als Mietzeit. Das heißt, die Zeit im Versand erhöht die Mietkosten. Wozu?

Unser Tipp: Einfach in der Nachbarschaft fragen.

Thermografie Flir Wärmebildkamera Lepton

0

Thermografie

Ein Blick hinter die Kulissen:

Flir Wärmebildkamera Lepton

Dies ist ein Herstellerbild des Thermografie Sensors. Klein oder?

flir lepton in right hand

Bilder von der Hersteller Seite: http://www.flir.com/cores/content/?id=66257

Der Name Lepton ist gut gewählt. Glückwunsch an die Marketing-Abteilung. Physikern sind Leptonen als Elementarteilchen bekannt. Und daraus setzt sich alles zusammen.

Hier wurde der Sensor verbaut:

flir-lepton

Und wir werden sehen, in welchen Geräten dieser Sensor noch auftauchen wird.

Entwickler könnte die amerikanische Flir Seite interessieren.



FLIR ONE kaufen

0

So, jetzt habe ich mir als 2. Thermografiekamera die

FLIR ONE

Wärmebildkamera für das Iphone 5/5S bestellt. Da bin ich gespannt.

Wer hätte das zu träumen gewagt: Eine Thermografiekamera von flir für unter 300,-EUR kaufen. (!)

Ok, die Auflösung ist gering. Der Einsatzbereich folglich nur für die Mal-eben-gucken-Thermografie. Aber dafür reicht es. Und nicht vergessen: Wir setzen die mehrere-1000EUR-teuren Kameras auf Baustellen ein. Immer mit dem Risiko, dass die Kamera beschädigt wird. Hier gibt es jetzt eine Alternative. Eine günstige Thermografiekamera.

Wenn die Flir One funktioniert, wird sich Thermografie weiter verbreiten. Ein Testbericht zu der Wärmebildkamera wird folgen.

Wenn Sie die

FLIR ONE kaufen

möchten, schauen Sie hier:

Link führt zu Amazon (Thermografie-Kamera-kaufen)
Wir haben im Januar 2015 die Flir One für Brutto 285,-EUR gekauft. Vielleicht ist die Flir One Thermografie Kamera mittlerweile günstiger geworden.

Diese Amazon-Link zeigt die aktuell günstigste Kamera an.
Flir One bei Amazon

Thermografie blog – Lustiger Beitrag über Giraffen

0

Und noch was Lustiges über Thermografie zum Schluß:

„Weil sie immer wieder trotz Verhütung schwanger werden, mussten die Giraffen der Gelsenkirchener ZOOM Erlebniswelt zum Schwangerschaftstest. Normalerweise geht das per Blutprobe, aber um die Tiere nicht zu stören, kam diesmal eine Wärmekamera zum Einsatz.“

Ganzer WDR-Beitrag von Maria de Lucio.

Genau das mag ich an Thermografie. Eine lustige, „junge“ Branche, die noch offen für neue Anwendungsbereiche ist und die immer wieder unsere Sehgewohnheiten ändert.

Thermografie Beispiel-Messung

0

Hier ein Beispiel für eine Thermografie Messung mit der ThermaCam. Die Beispiel-Messung mit unserer Thermografie Kamera zeigt die energetischen Schwachstellen deutlich auf.

Klimabedingungen: Eine Messung im Innenraum bei einer Außentemperatur von -2°C, 1-2 Beaufort Windgeschwindigkeit.

Anmerkung: Die IR-Bilder sind bei Dunkelheit (nachts) entstanden, während die realen Bilder bei Sonneneinstrahlung aufgenommen wurden. Diese Erwärmung der Sonneneinstrahlung ist nicht in den Thermogrammen abgebildet.

Thermografie Beispiel Bilder

Vergleich reale Ansicht / Thermografie

Beispiel
Wärmebrücke: Giebel – Dach

Thermografie1-1Thermografie1-2



Thermografie Beispiel
Kehlbalken Anschluß

Thermografie2-1 Thermografie2-2



Thermografie Beispiel
Dachflächenfenster (Velux ohne BDX)

Thermografie3-1 Thermografie3-2



Beispiel
Wärmebrücke: Abseite

Thermografie4-1 Thermografie4-2



Thermografie Beispiel
Wärmebrücke: Innenwand – Dach

Thermografie5-1 Thermografie5-2



Beispiel
Ungedämmte Giebelwand:

Thermografie6-1 Thermografie6-2



Thermografie Beispiel
Kaltluft Eintrag Fußbodenbereich:

Thermografie7-1 Thermografie7-2

Diese Messung können auch Sie durchführen.

Eine detailliertere Beschreibung finden Sie hier: Beispiel-Messung auf unserer alten Thermografie-Technik Seite. Leihen Sie dazu die Thermografie-Kamera. Bei uns zur Selbstabholung.

Thermografie Kamera mieten

0

Um Wärmeverluste eines Gebäudes aufzuzeigen, können Sie bei uns eine Thermografie Kamera mieten .

Begutachten Sie Ihre Gebäudehülle selbst.

Thermografie Kamera mieten

Die Thermografie Kamera nutzen wir neben dem Verleih auch zur Sicherstellung unserer Qualität.

Machen Sie die Wärmeverluste Ihrer Immobilie sichtbar!

Mit ein wenig physikalischem Grundverständnis kann eine Messung in Eigenleistung durchgeführt werden. Die Bedienung der Thermografiekamera ist spielend einfach. Es funktioniert ähnlich den weit verbreiteten digitalen Fotokameras. Die Anzeige des Infrarotbildes erfolgt in Echtzeit auf dem Display der Thermografie Kamera.

Thermografie Kamera mieten DACH-BÖTTCHER

Thermografie Kamera mieten von DACH-BÖTTCHER

Auf unserer Seite www.thermografie-technik.de wird die Benutzung erklärt: mit Bedienungsanleitung und einigen Thermogrammen. Bei uns in Bardowick bei Lüneburg können Sie eine Thermografie Kamera mieten. Wir vermieten die Thermografiekamera nur an Selbstabholer.
